淺談直行程執行器與調節機構的連接

自動控制在工農業生產中越來越為人們所重視。電動直行程執行器是實現自動控制的一個重要部件，直行程執行器與所控裝置即調節機構的連接合適與否將直接影響控制結果。蒸汽生產中鼓風、引風遙控和給水自動控制，均通過直行程執行器來實施。以往由于直行程執行器與風門連桿、閥門連桿位置不合理，導致控制不理想，嚴重影響到蒸汽的生產與供應;現經準確計算和合理改造,獲得了良好效果。

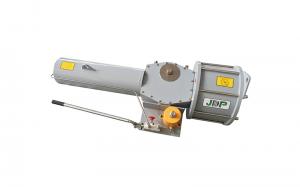

1直行程執行器的作用

直行程執行器是生產過程中的執行機構，直行程執行器接受自動調節信號或人工操作信號用來操作調節機構如閥門、擋板)，以此改變運行介質的流量，達到調節溫度、壓力或液位等參數的目的。其分為直行程執行器和角行程執行器兩種。蒸汽生產中主要通過直行程執行器改變風門擋板的開度來控制鼓風、引風風量的大小,以實現經濟燃燒;并通過直行程執行器改變上水閥閥芯的開度,以實現自動控制。

2直行程執行器使用中所存在的問題

電動直行程執行器、風門擋板、上水閥，各自單獨安裝比較簡單。直行程執行器與擋板、閥門的連接需要通過拉桿實施拉桿配置是否合適將會(huì )直接影響到自動或手動監控效果。我廠以往因沒有此方面直行程執行器的安裝資料，又缺少此方面的技術指導，安裝人員只知道利用擋板、閥門上的原有開孔直接連接，不知道兩者之間的配合是否合理、是否最佳，導致直行程執行器的開度0至90無法與風門或閥門的全開至全閉相配合，其結果使得用手遙控風門或自動控制閥門時，要么全關時有漏流產生,要么全開時實際沒有全開,嚴重影響了蒸汽的生產與供應，同時也因風煤比不合理和供水無法準確控制,從而造成了能源的浪費。

3解決問題的措施

只要我們細心觀察，就可得出調節機構轉臂長度與直行程執行器開度之間的配合具有相當重要的量值關系。水調節閥連桿與直行程執行器轉臂的連接為例，闡述改造前后的對比

從上述過程得知，拉桿的配置與閥門閥桿的長度有關，而閥桿的長度與閥門的開度具有嚴格的量值關系。以往，人們直接利用直行程執行器閥門連桿上原有開孔，以此開孔為依據配置拉桿之后與直行程執行器轉臂相連進行控制，其結果與我們實際所要求的控制相差甚遠，使得自動控制無法正確實施?，F今通過如上方法對直行程執行器風門、上水控制閥門的拉桿全部進行了改造，從而準確地實現了直行程執行器轉臂旋轉90度時，直行程執行器風門擋板、上水閥門都能從全閉至全開走全行程。經過近幾年的使用,改造效果良好。通過這項直行程執行器技術改造,使困擾我廠多年的因風量、水量無法準確控制的老大難問題得到了解決，從而為我廠的蒸汽生產與供應、為節能降耗提供了可靠的保證。
